「Nintendo Switch」を分解
■4年ぶりの据え置き型ゲーム機
任天堂が2017年3月3日に発売したゲーム機「Nintendo Switch（ニンテンドースイッチ、以下Switch）」。
据え置き型としては「Wii U」以来、約4年ぶりとなるスイッチは、発売前から話題が多かった製品だ。
その注目の製品を、iFixitが早々に分解している（速すぎる）ので、主要な写真とともに中身を紹介していきたい。
分解の詳細は、iFixitのページで閲覧できる。

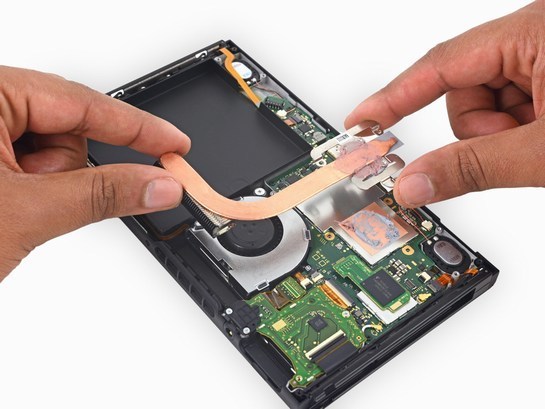

図1は、開封してリチウムイオンバッテリー（電池の容量は16Whのようだ）を取り除き、冷却システムを分解しているところである。
iFixitの分解によれば、冷却用のファンには台湾Delta Electronics（デルタ電子）の製品が採用されているという。
次はメインボードだ。
主に、以下のような部品を搭載している。
・赤：NVIDIAのチップ「ODNX02-A2」（「Tegra X1」ベースのSoCではないかと、iFixitは推測している）
・オレンジ：Samsung Electronicsの2GB LPDDR4 DRAM
・黄色：Broadcomの通信チップ「BCM4356」（Wi-FiおよびBluetooth 4.1に対応したチップ）
・緑：Maxim Integratedの3相降圧レギュレーター「MAX77621AEWI+T」
・水色：「M92T36 630380」と刻印されたチップ
その他、ボードの裏側には、以下のようなチップを搭載している。
・Pericom SemiconductorのUSB 3.0／DP1.2対応マトリックススイッチ「PI3USB30532」
・Realtekのオーディオコーデック「ALC5639」
・Maxim Integratedの電源管理IC「MAX77620AEWJ+T」
下は、Switchのコントローラー「Joy-Con（ジョイコン）」を分解した様子だ。
ジョイコンは、IRカメラとIR LED、NFC（近距離無線通信）アンテナなどから構成されている。
Broadcomの2.4GHz帯通信向けトランシーバーICや、STMicroelectronicsのNFCリーダーICが搭載されているようだ。
